Как самостоятельно замерить рулонные шторы
Зебра (День-Ночь)
Содержание:
Замеры (рекомендуемые расчеты)
• на пластиковые окна
• на проем
• в проем
Монтаж на пластиковые окна Мини Зебра
• подготовка
• на саморезы
• на накидные кронштейны
• на скотч
• установка доп.профиля и нижней трубки
• установка лески
Монтаж на стену, потолок Классик Зебра
Правила эксплуатации
 |
 |

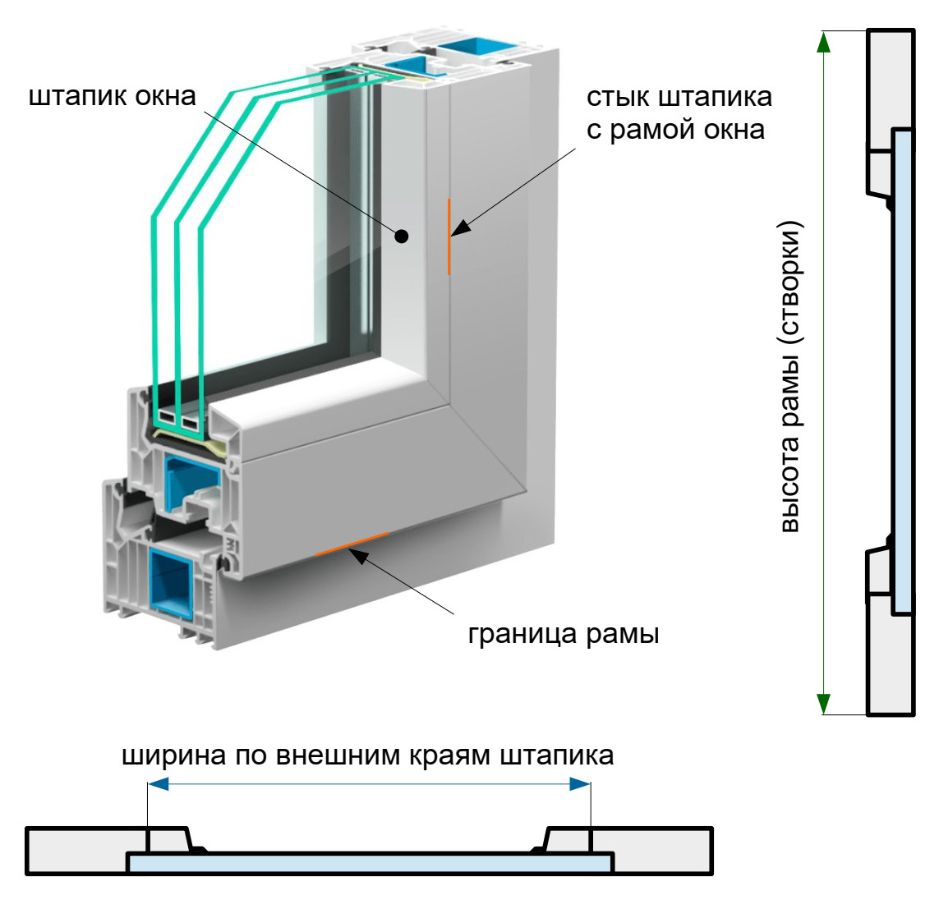

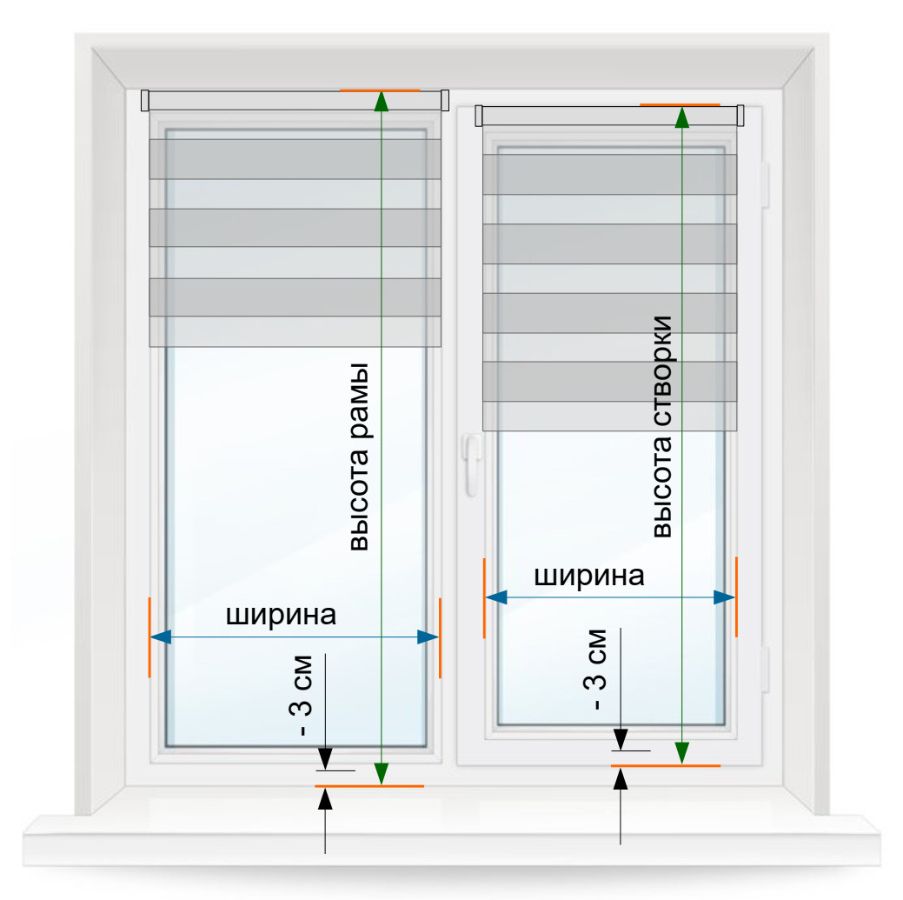

Ширина ткани = Ширина по внешним краям штапика
Высота шторы = Высота рамы (створки) - 3 см

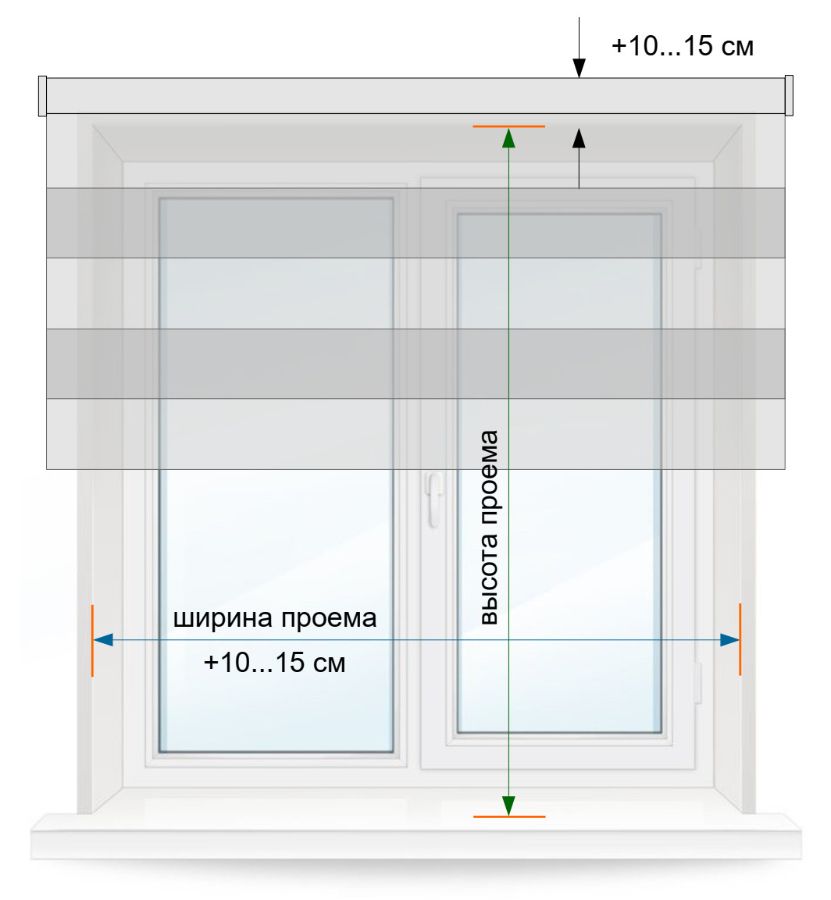

Ширина шторы = Ширина проема + 10...15 см
Высота шторы = Высота проема + 10...15 см

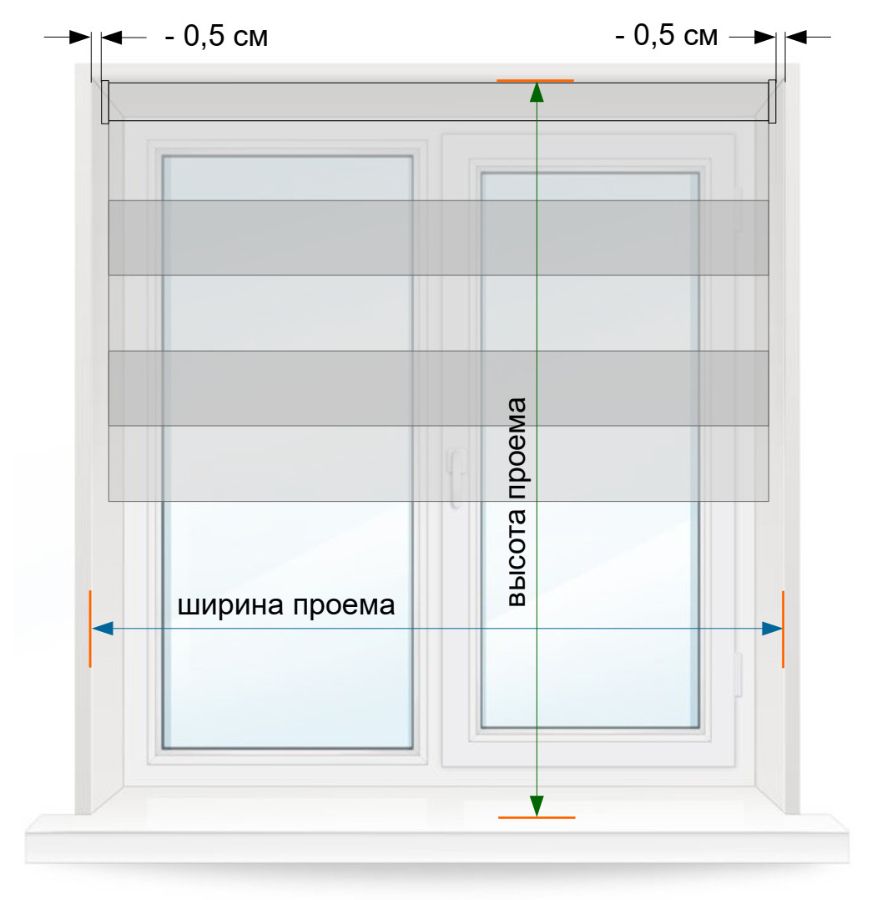

Ширина шторы = Ширина проема - 1,0 см
Высота шторы = Высота проема
Для точности измерений, пользуйтесь стальной металлической рулеткой.
Инструкция по монтажу рулонных штор МИНИ ЗЕБРА
• Распаковать жалюзи, аккуратно разрезав упаковочный рукав.
!!! Будьте осторожны с режущими предметами, которые могут испортить ткань и поцарапать изделие.
Изделие должно крепиться СТРОГО ГОРИЗОНТАЛЬНО и не иметь перекосов. Даже небольшое отклонение от горизонта может стать причиной неправильной работы изделия.

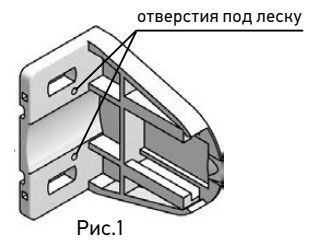

• Если изделие с боковой фиксацией, то перед установкой необходимо завязать узел с одного конца лески. Продеть конец лески с узлом в верхнее (или нижнее) отверстие кронштейна (Рис.1). После установки узел должен быть зажат между плоскостью кронштейна и рамой (платформой для скотча или накидным кронштейном). Проделать эту операцию с другой леской. Примечание: для установки лески в полностью закрытом состоянии под нижней планкой готового изделия необходимо предусмотреть минимум 3 см высоты для установки нижнего кронштейна.

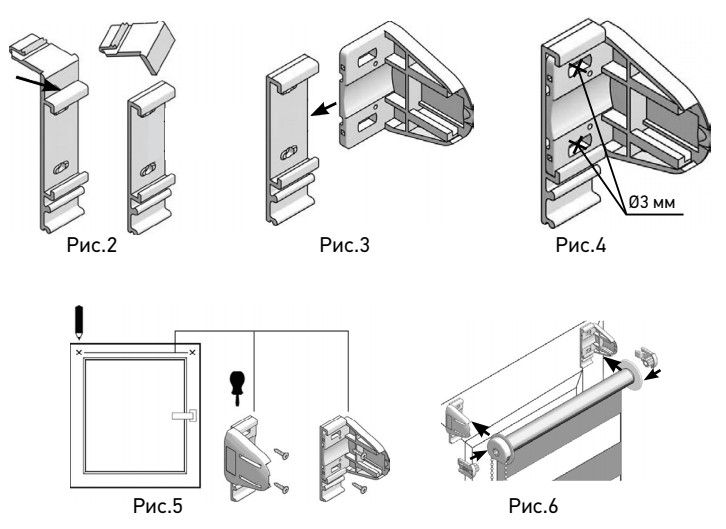

• Отломать от накидных регулируемых кронштейнов верхнюю часть (Рис.2).
• Вставить кронштейны MINI в накидные кронштейны. (Рис.3). Просверлить по два отверстия диаметром 3 мм на выступах каждого кронштейна (Рис.4).
• Разметить предполагаемые места крепления кронштейнов. Прикрутить кронштейны шурупами так, чтобы выступы у кронштейнов накидных для крепления дополнительного профиля располагались внизу (Рис. 5).
• Установить вставки в механизм управления и в заглушку в трубе. Вставить изделие в кронштейны (Рис. 6).
3. Установка на накидные кронштейны

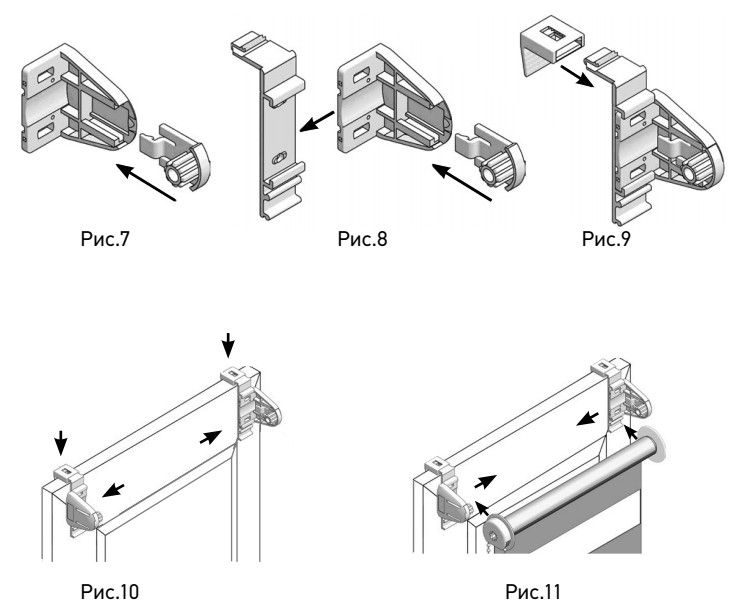

• Установить вставки в кронштейны MINI до щелчка (Рис.7).
• Вставить кронштейны MINI в накидные кронштейны (Рис.8).
• Состыковать защелки с накидными кронштейнами (Рис.9).
• Установить кронштейны в сборе на створку, раздвинув их по ширине (Рис.10).
• Вставить изделие в кронштейны, сдвинув их по ширине, и сжать защелки (Рис.11).

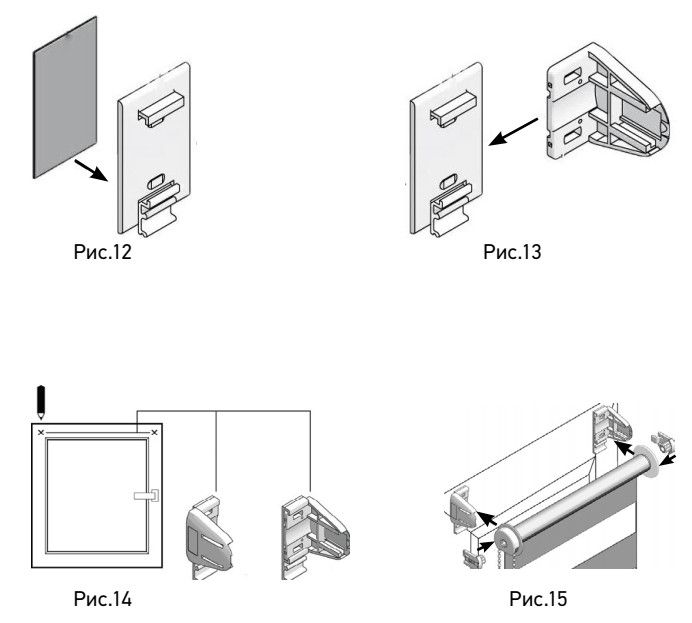

• Наклеить по одному куску скотча на обе платформы (Рис.12).
• Вставить кронштейны MINI в платформы для скотча (Рис.13).
• Разметить предполагаемые места крепления. Обезжирить их и приклеить кронштейны с платформами. Кронштейны должны быть установлены горизонтально. Выступы у платформ для крепления дополнительного профиля должны располагаться внизу (Рис.14).
• Установить вставки в механизм управления и в заглушку в трубе. Вставить изделие в кронштейны (Рис.15).
5. Установка дополнительного профиля и нижней трубки

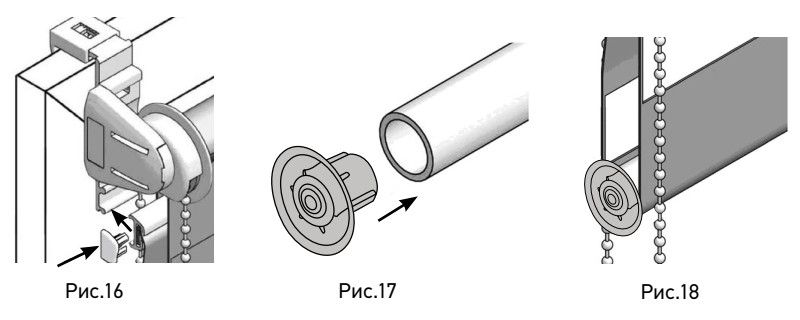

• Вставить в дополнительный профиль заглушки с обеих сторон. Установить дополнительный профиль на выступы накидных кронштейнов (Рис.16).
• Вставить в нижнюю трубку заглушки с обеих сторон (Рис.17).
• Вставить нижнюю трубку в ткань (Рис.18).

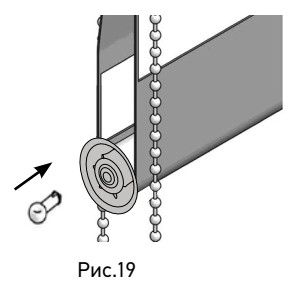

• Установить направляющие лески в заглушки нижней трубки 12 мм с обеих сторон (Рис.19).
• Установить нижние кронштейны на раму окна. Возможны два варианта установки:

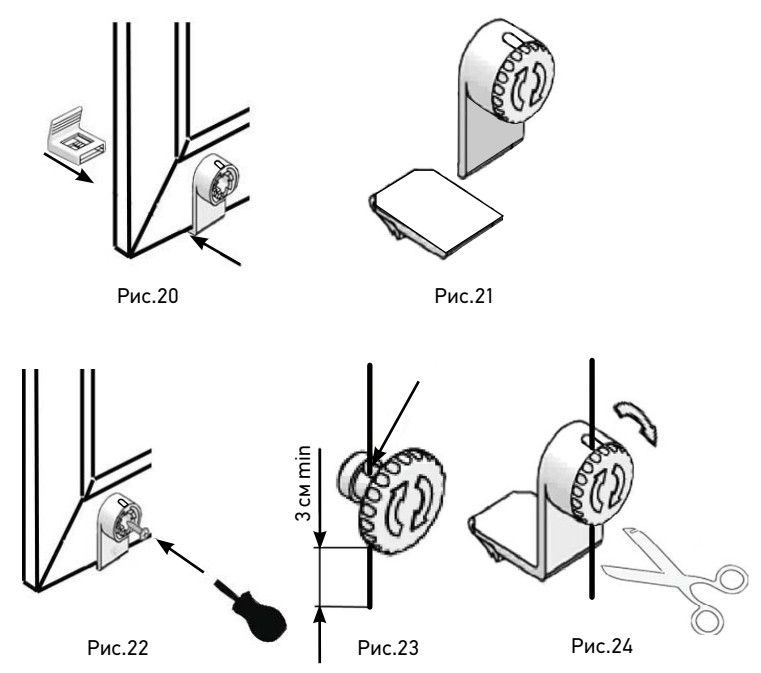

а) кронштейн устанавливается на открывающиеся створки без сверления (аналогично накидному кронштейну) (Рис.20);
б) при установке на глухое окно со сверлением у кронштейна отламывается выступ (Рис.21), затем кронштейн прикручивается к раме одним шурупом (Рис.22).
• Продеть леску через направляющие лески с двух сторон.
• Продеть леску через отверстие в крышке кронштейна, леска должна выходить из крышки минимум на 3 см (Рис.23).
• Вставить крышку в кронштейн, леска должна проходить через 2 паза в кронштейне. Крутить по часовой стрелке для натягивания лески (Рис.24). Оставшиеся концы лески отрезать.
Инструкция по монтажу рулонных штор Зебра Классик
• Распаковать жалюзи, аккуратно разрезав упаковочный рукав. Будьте осторожны с режущими предметами, которые могут повредить изделие. Раскрутить цепочку управления.
• Разметить предполагаемые места крепления кронштейнов. Крайние кронштейны рекомендуется устанавливать максимально близко к краям.
ВНИМАНИЕ! Установка изделия должна осуществляться строго по уровню горизонта.
• Просверлить отверстия. При необходимости использовать дюбели.
• Прикрутить шурупами кронштейны.

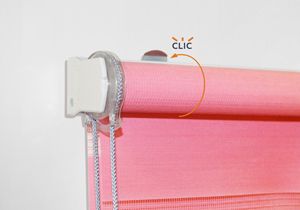

• Вставить изделие в кронштейны. Рулон ткани должен быть виден.
• Вставить нижнюю трубку в ткань.
• Вставить в нижнюю трубку заглушки с обеих сторон.
• Проверить работоспособность изделия путем опускания и поднятия полотна.
• Установить ограничители цепи на верхнее и нижнее крайние положения.
Правила эксплуатации
• Подъем и опускание полотна ткани осуществляется с помощью цепочки управления. Фиксация нижней трубки на любом уровне происходит автоматически.
• Установка и эксплуатация изделия должна осуществляться только внутри
помещений при температуре воздуха в зоне установке не ниже +16°С и относительной влажности не более 70%.
• Необходимо избегать любого механического воздействия на полотно и комплектующие, а также попадания грязи на полотно ткани.
• Допускается только сухая чистка полотна ткани мягкой щеткой или пылесосом на малой мощности.
• Не допускается резкий подъем и опускание полотна.
• Не допускается самостоятельный ремонт изделия клиентом.
• В рулонных шторах с тканью ЗЕБРА крайние верхнее и нижнее положения ничем не ограничены. Управление должно быть аккуратным, при эксплуатации не допускается разматывать ткань ниже указанного при замере уровня.
Появились сомнения? Отправляйте фото места установки, задавайте вопросы по телефону, email, мессенджерам. Наши специалисты готовы дать квалифицированную консультацию, смотрите контакты.
