Как самостоятельно замерить рулонные шторы UNI-2

 Если вы не нашли нужный размер в каталоге нашего интернет-магазина, не стоит волноваться. У нас на производстве современное оборудование, изготовим рулонные шторы точно по размеру ваших окон.

Содержание:

Замеры
• "Сверху-Вниз"
• "Снизу-Вверх"

Монтаж
• на скотч
• на саморезы
Правила эксплуатации

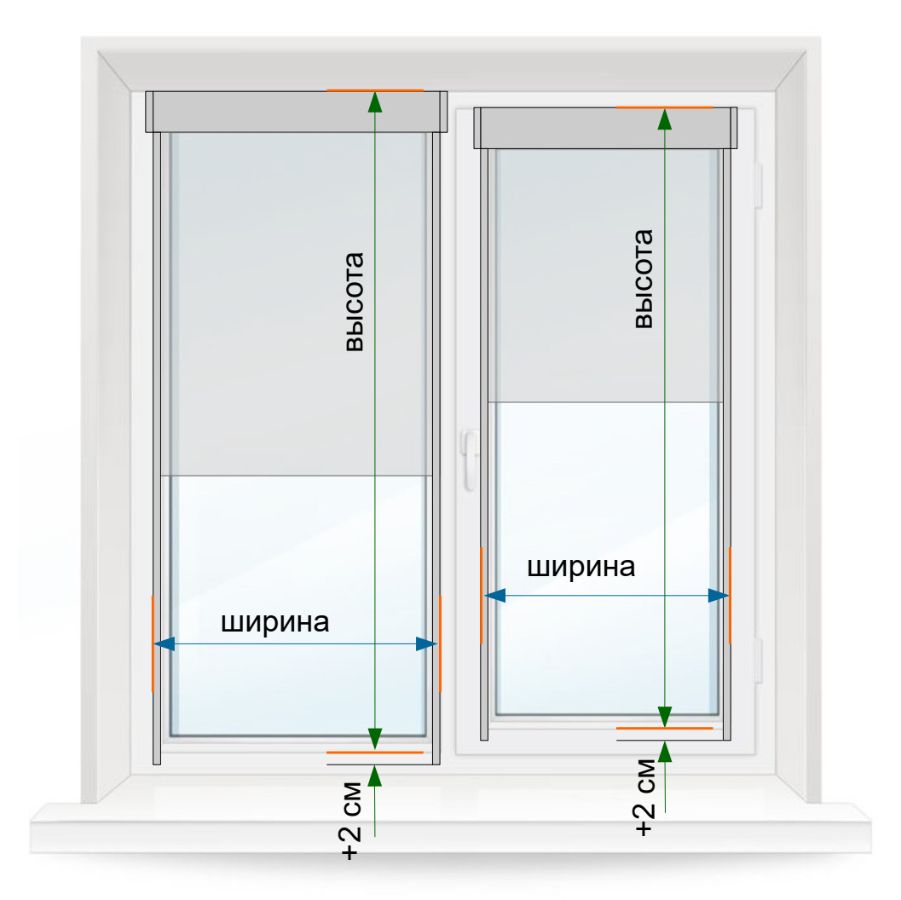

UNI-2 (ПИМ), установка на раму (створку) окна

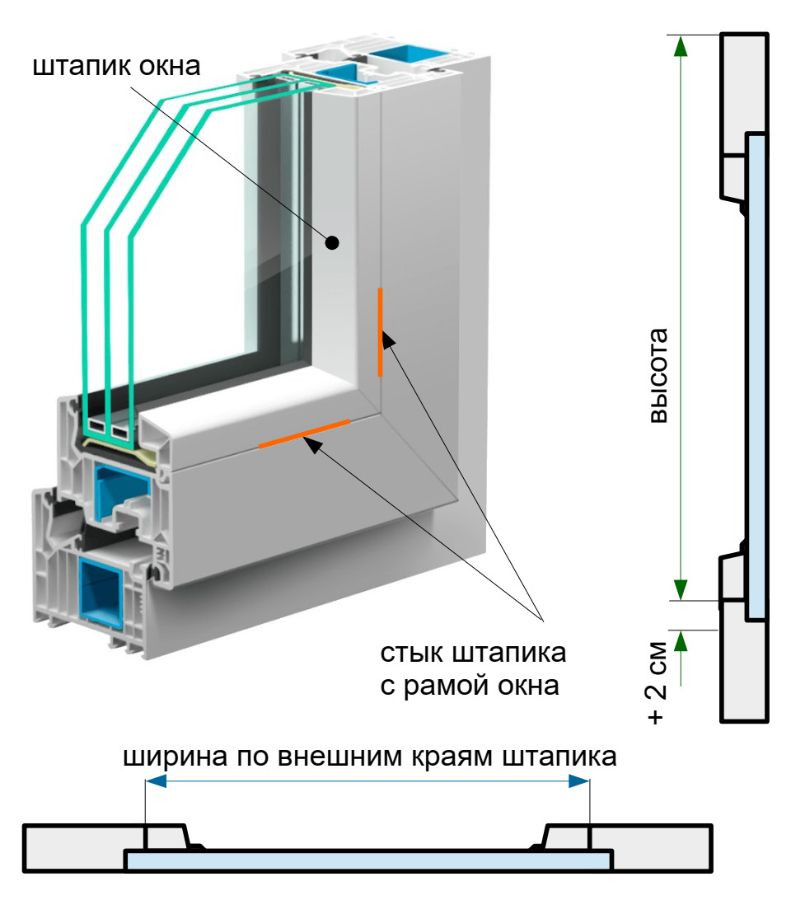

Ширина изделия = Ширина по внешним краям штапика (+ 2 см)*

* При отсутствии у штапика плоской лицевой поверхности.

Высота изделия = Высота от верха створки (рамы) до стыка штапика с рамой внизу + 2 см

2 см необходимы для обеспечения большего перекрытия, чтобы свет не проникал через щель между штапиком и нижней планкой.

Поверхность штапика должна находиться в одной плоскости с рамой окна.

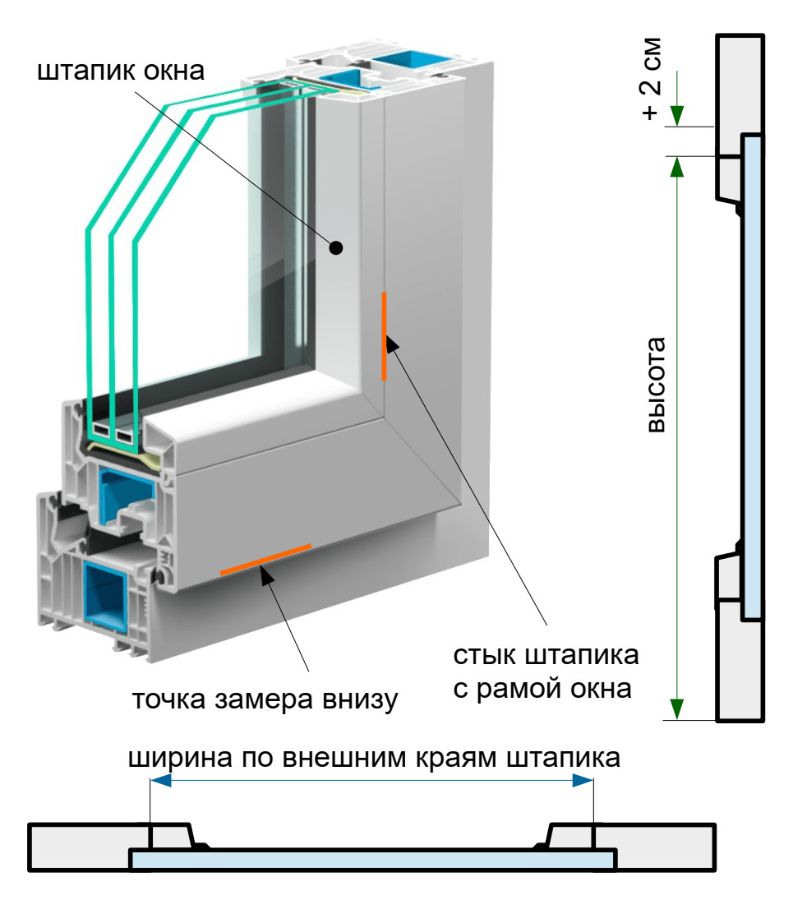

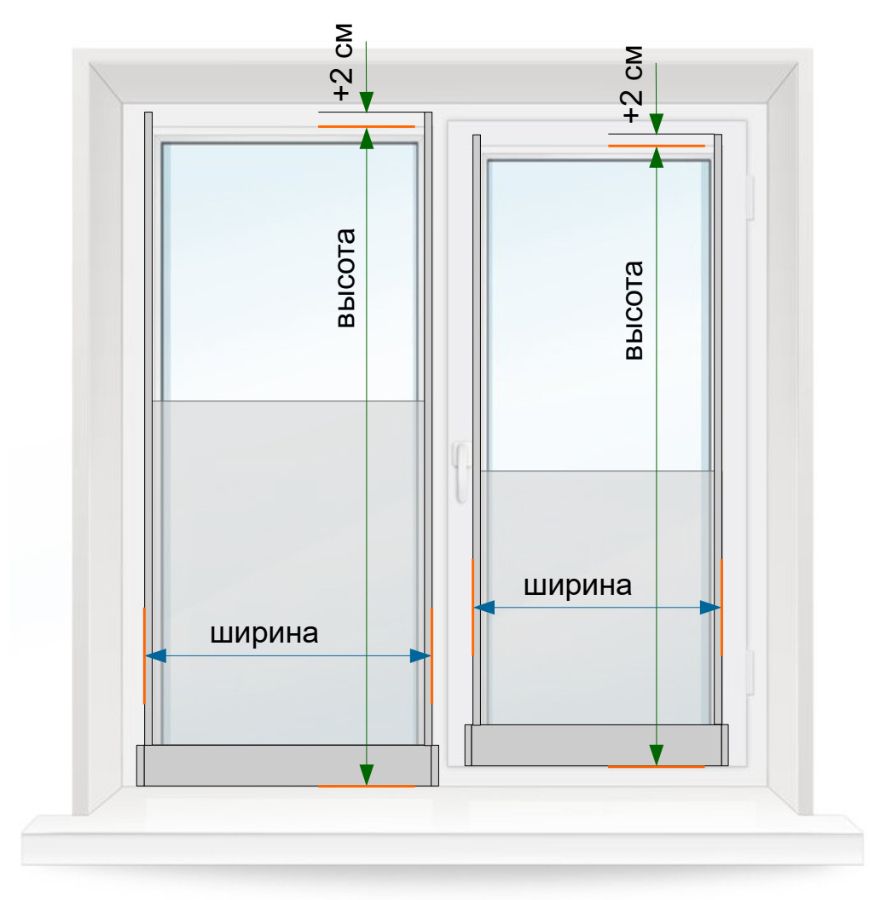

UNI-2 с ПИМ "снизу - вверх", установка на раму (створку) окна

Ширина изделия = Ширина по внешним краям штапика (+ 2 см)*
* При отсутствии у штапика плоской лицевой поверхности
Высота изделия = Высота от низа рамы (створки) до стыка штапика с рамой вверху + 2 см
2 см необходимы для обеспечения большего перекрытия, чтобы свет не проникал через щель между штапиком и нижней планкой.
Поверхность штапика должна находиться в одной плоскости с рамой окна.

Для точности измерений, пользуйтесь стальной металлической рулеткой.

Установка UNI-2 (с ПИМ) без сверления с помощью двустороннего скотча.

ВНИМАНИЕ! Установка изделия должна осуществляться строго по уровню горизонта.

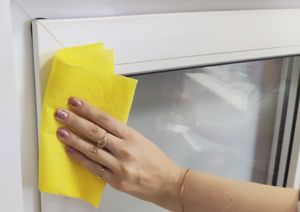

1. Обезжирьте поверхность створки окна в местах приклеивания короба и направляющих.

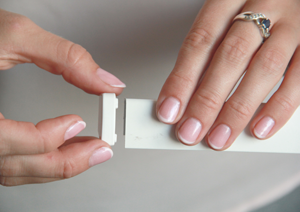

2. Установите заглушки в направляющие.

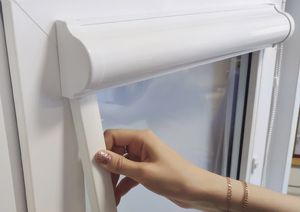

3. Приложите к раме короб. Опустить полотно ткани. Выровнять короб таким образом, чтобы ткань по ширине равномерно закрывала световой проём окна. Прикинуть расположение направляющих и короб в пазу их примыкания друг к другу.

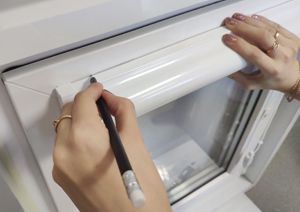

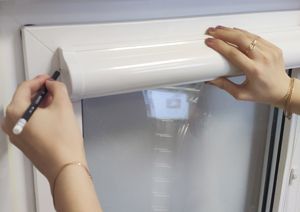

4. Отложите направляющую и проведите строго горизонтальную линию разметки вверху короба, если короб находится ниже уровня рамы.

5. Сделайте вертикальные отметки с двух сторон изделия.

6. Отклейте защитную пленку с двустороннего скотча на дополнительном профиле короба и подкладочных плитках боковых кронштейнов.

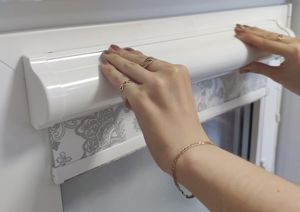

7. Плотно прижимая, приклейте короб согласно сделанным ранее отметкам. Сверните ткань.

8. Отклеить защитную ленту с двустороннего скотча на направляющих и приклеить их. Торцы С-образных направляющих изделия должны входить в специальные пазы в коробе.

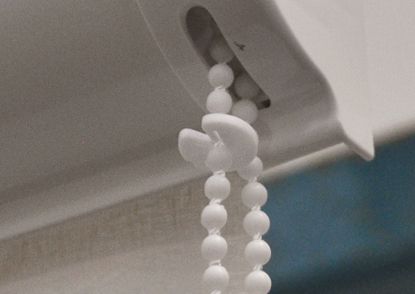

9. Опустить полотно в нижнее положение и установить нижний ограничитель цепи. Нижняя планка должна висеть в воздухе (зазор 1...2 мм).
10. Поднять полотно в верхнее положение и установить верхний ограничитель цепи. Нижняя планка должна выступать из-под короба на 1-2 см.

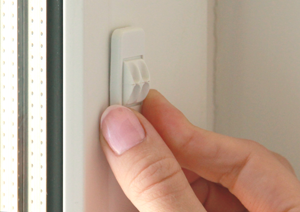

11. Установить держатель цепи на раму окна (если необходимо).

Установка UNI-2 (с ПИМ) со сверлением.

ВНИМАНИЕ! Установка изделия должна осуществляться строго по уровню горизонта.
1. Распаковать жалюзи, аккуратно разрезав упаковочный рукав. Будьте осторожны с режущими
предметами, которые могут поцарапать изделие. Раскрутить цепочку управления (если есть).

2. Снять боковые декоративные крышки (1) c короба (11) и вкрутить по одному саморезу (5) на 2-3 мм
в каждый боковой кронштейн (2) в место, обозначенное на рисунке “x”.
3. Приложить изделие к раме окна. Опустить полотно ткани (4). Выровнять короб так, чтобы ткань по ширине равномерно закрывала световой проём окна. Прикинуть расположение направляющих (3).
4. Прикрутить короб одним саморезом с любой стороны. Поворачивая свободный край короба, добиться равномерности закрытия светового проема (при необходимости). Свернуть ткань.
5. Закрутить полностью второй саморез на свободном краю короба. Вкрутить оставшиеся два
самореза по одному в каждый кронштейн.
6. Обезжирить на раме места крепления направляющих.
7. Отклеить защитную ленту с двустороннего скотча (8) на направляющих и приклеить их. Торцы С-образных направляющих изделия должны входить в специальные пазы в коробе. В жалюзи UNI 2 полотно двигается в направляющих типа “C”. Светового зазора между тканью и направляющими быть не должно. В направляющие типа “С” снизу вставить заглушки (6).
8. Опустить полотно в нижнее положение и установить нижний ограничитель цепи. Нижняя планка (9) должна висеть в воздухе (зазор 1...2 мм).
9. Поднять полотно в верхнее положение и установить верхний ограничитель цепи. Нижняя планка
должна выступать из под короба на 1-2 см.
10. Установить держатель цепи на раму окна (если необходимо).

Установка UNI-2 с ПИМ "Снизу-Вверх" производится аналогично вышеперечисленным инструкциям. Разница только в том, что короб жалюзи находится внизу.

Правила эксплуатации.

• Подъем и опускание полотна ткани осуществляется с помощью цепочки управления. Фиксация нижней планки на любом уровне происходит автоматически. Если изделие оснащено пружиной, то подъем полотна осуществляется за счет пружины. Для опускания полотна необходимо повернуть ручку нижней планки и потянуть вниз. Для фиксации полотна в любом положении повернуть ручку нижней планки вверх. При управлении моделью UNI2 с пружиной категорически запрещено отпускать ручку нижней планки до момента ее фиксации.
• Установка и эксплуатация изделия должна осуществляться только внутри помещений при температуре воздуха в зоне установке не ниже +16°С и относительной влажности не более 70%.
• Необходимо избегать любого механического воздействия на полотно, короб и другие комплектующие, а также попадания грязи на полотно ткани.
• Не допускается резкий подъем и опускание полотна.
• Допускается только сухая чистка полотна ткани мягкой щеткой или пылесосом на малой мощности.
• Допускается короб и направляющие протирать влажной тряпкой.
• Не допускается самостоятельный ремонт изделия клиентом.
• Не допускается эксплуатация изделия со снятыми или переустановленными на большую высоту
ограничителями цепи.

Появились сомнения? Отправляйте фото места установки, задавайте вопросы по телефону, email, мессенджерам. Наши специалисты готовы дать квалифицированную консультацию, смотрите контакты.
