Замер и монтаж горизонтальных жалюзи, инструкция

Как самостоятельно замерить и установить горизонтальные жалюзи

 Если вы не нашли нужный размер в каталоге нашего интернет-магазина, не стоит волноваться. У нас на производстве современное оборудование, изготовим жалюзи точно по размеру ваших окон.

Содержание:

Замеры. Рекомендуемые расчеты.

• на раму окна
• на проем окна
• в проем окна


Монтаж

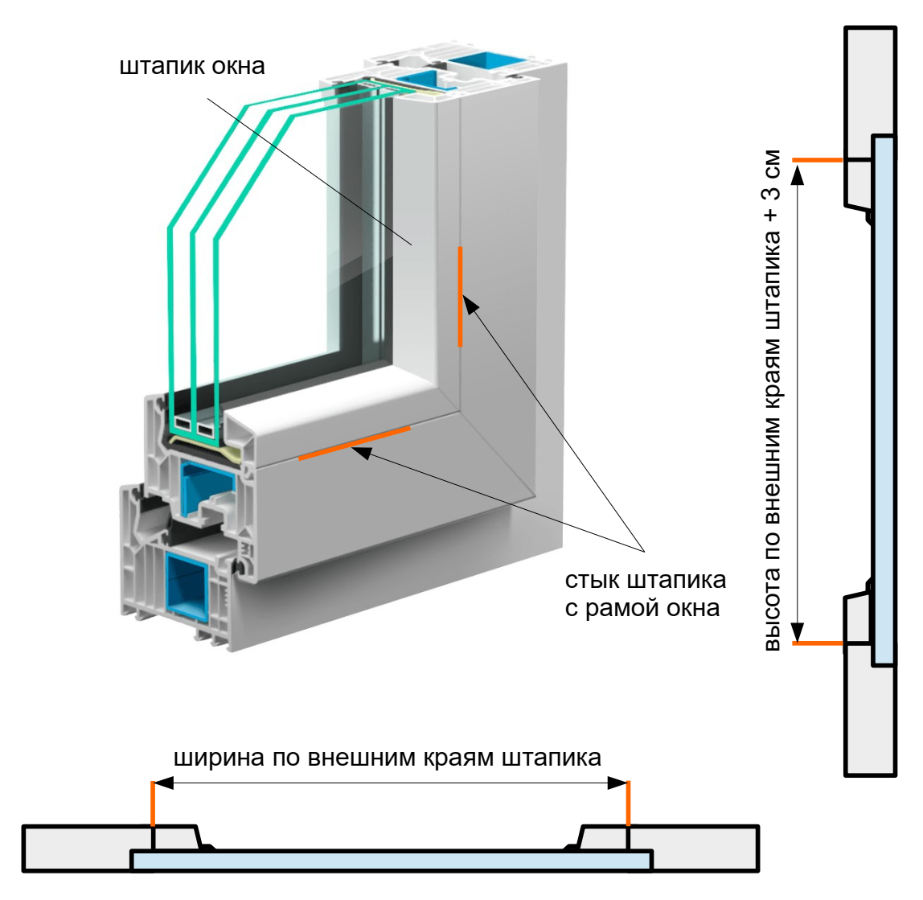

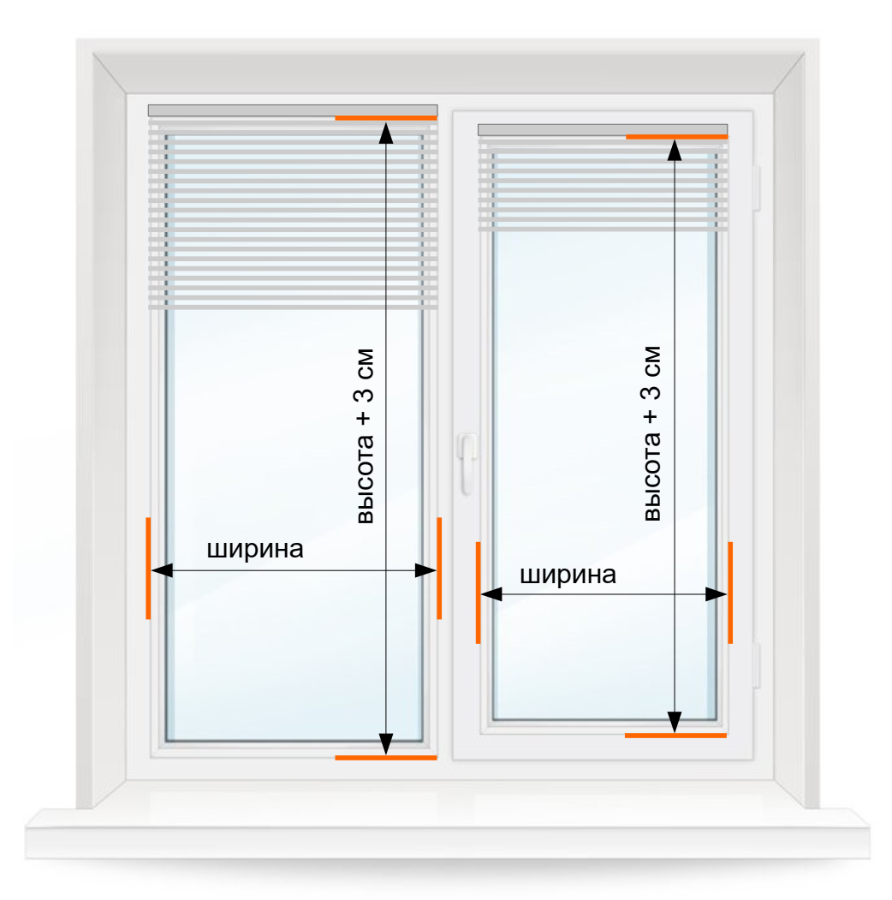

Установка на раму окна

Ширина жалюзи = Ширина по внешним краям штапика
Высота жалюзи = Высота по внешним краям штапика + 3 см

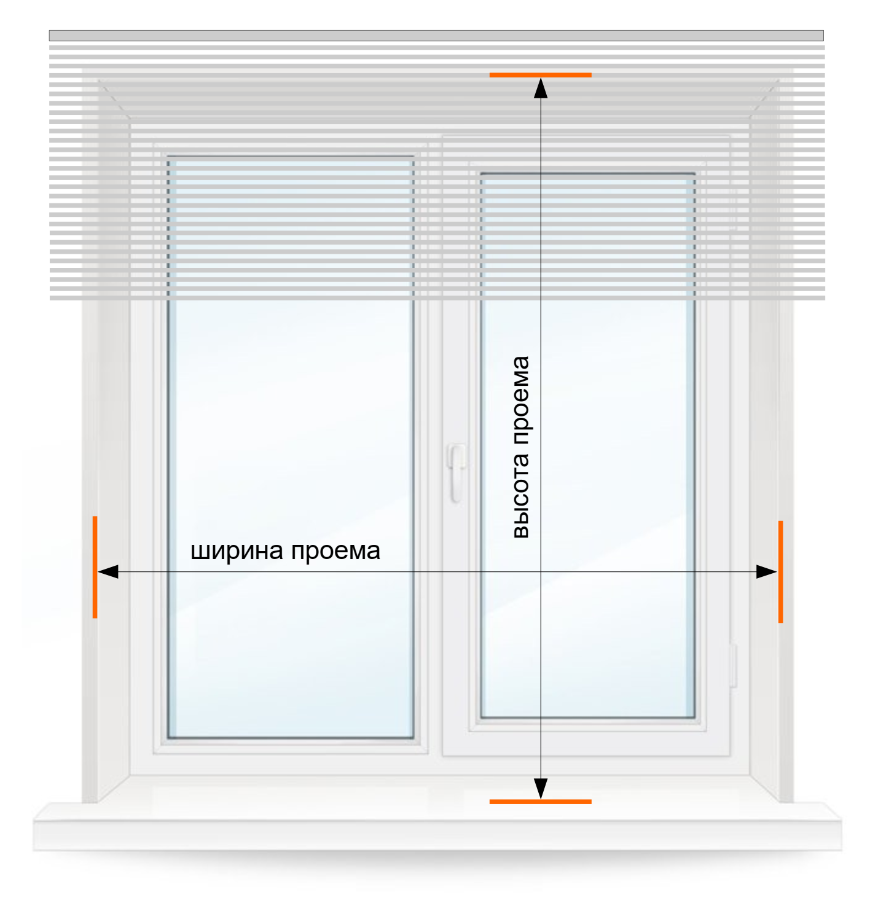

Установка на проем окна

Ширина жалюзи = Ширина проема + 10...15 см
Высота жалюзи = Высота проема + 10...15 см

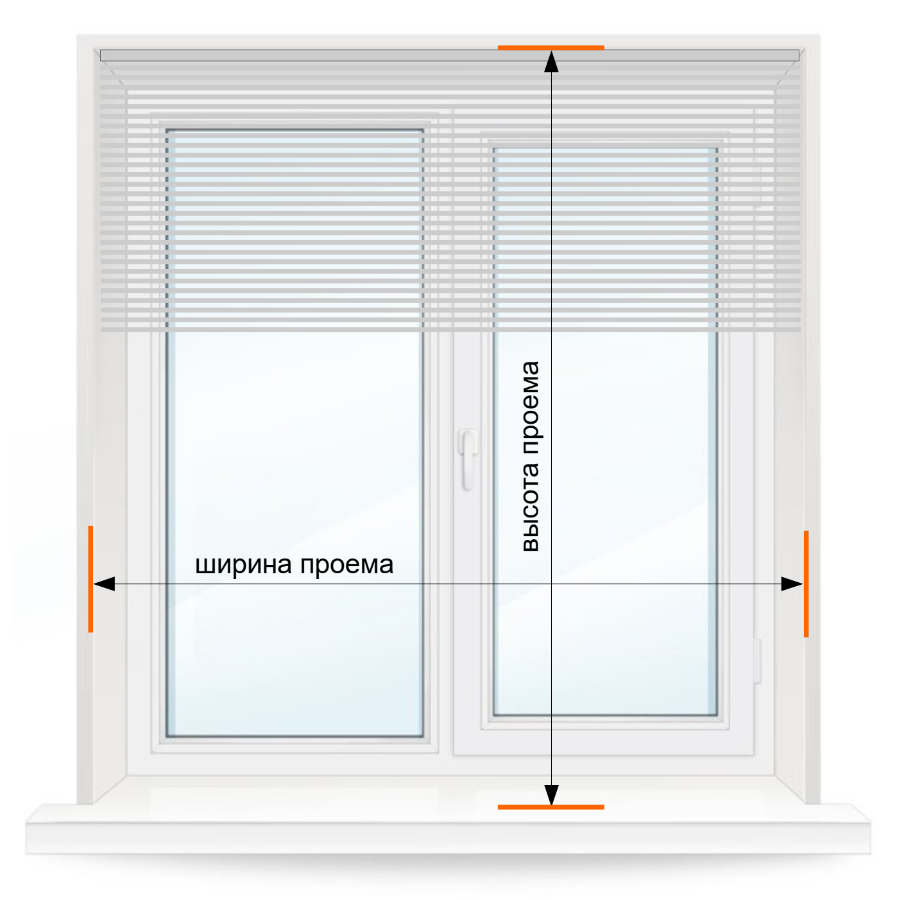

Установка в проем окна

Ширина жалюзи = Ширина проема - 1,0 см
Высота жалюзи = Высота проема

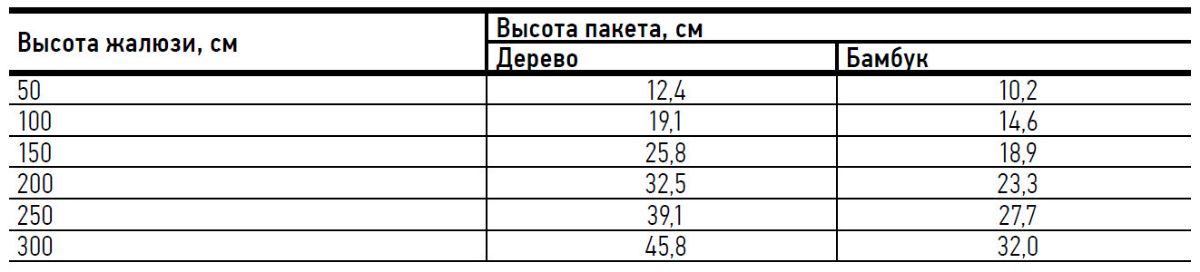

* Расчет высоты пакета (сложенного изделия).

Алюминий 16/25 мм

Дерево/Бамбук 25 мм

Дерево/Бамбук/ПВХ 50 мм

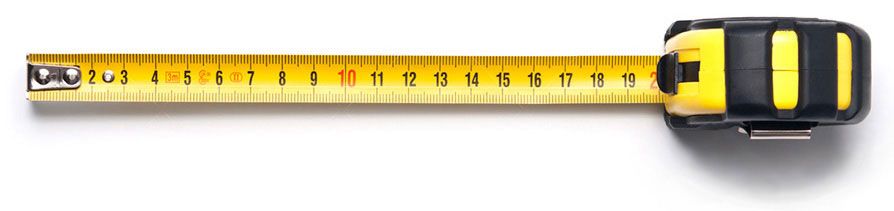

Для точности измерений, пользуйтесь стальной металлической рулеткой.

Порядок установки

1. Распаковать жалюзи, аккуратно разрезав упаковочный рукав.
!!! Будьте осторожны с режущими предметами, которые могут поцарапать изделие и разрезать веревку. Раскрутить веревку управления.

2. Установка на раму окна, стену, перегородку, проем или потолок при помощи универсальных кронштейнов без троса.

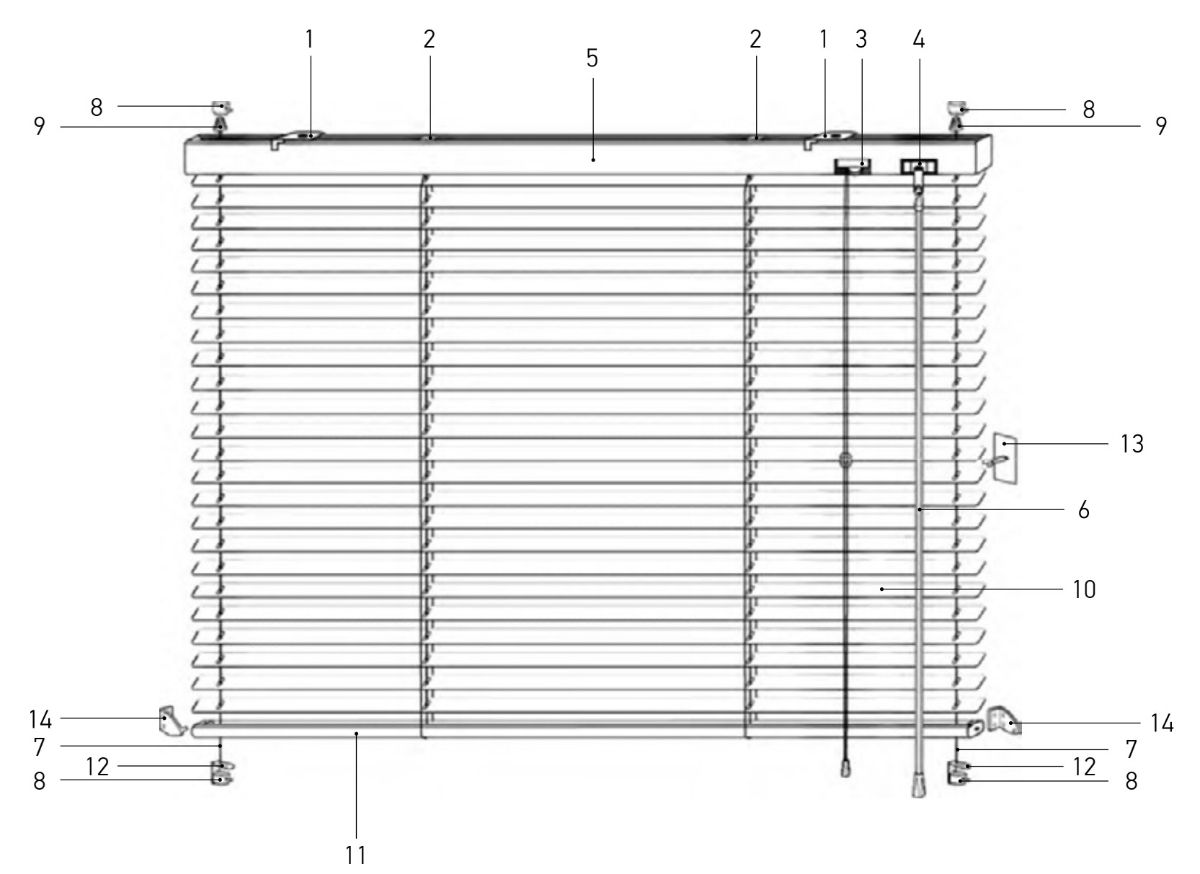

2.1. Разметить предполагаемые места крепления кронштейнов (1). Кронштейны не должны располагаться в местах установки суппортов (2) и механизмов (3,4) в карнизе (5). Если крепление осуществляется к потолку, кирпичной или бетонной стене, то необходимо использовать дюбели*.
2.2. Просверлить отверстия и при необходимости вставить дюбели*.
2.3. Прикрутить кронштейны саморезами*.
2.4. Вставить верхний карниз в кронштейны и повернуть все защелки (5) до упора влево.
2.5. Вставить прут управления (6) в поворотный механизм (4).
2.6. Проверить работоспособность изделия путем опускания, поднятия, открытия и закрытия полотна.

3. Установка держателей нижнего карниза.
3.1. После их установки регулировка поступления света в помещение будет возможна
только при помощи поворота полотна, подъем будет невозможен. Прикрутить
саморезами* два держателя (14) по обе стороны нижнего карниза (11) на необходимом
(нижнем) уровне.
3.2. Вставить в них нижний карниз. Выступы кронштейнов должны попасть в отверстия
в боковых крышках.

ВНИМАНИЕ! Установка изделия должна осуществляться по уровню горизонта.
* Дюбели и шурупы (саморезы) не входят в комплект поставки изделия.
